沉降在線監測-靜力水準儀
- 發布時間:2020-06-19
- 發布者: 本站
- 來源: 原創
- 閱讀量:

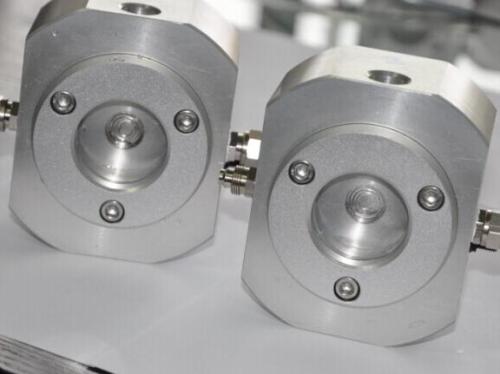

靜力水準儀由儲液器、進口超高精度核心、特殊定制電路模塊、保護罩等組成。沉降系統由多個相同型號的傳感器組成。儲液罐由排氣管和液體管連接。參考點放置在一個穩定的水平基點上。當測量點相對于參考點上升或下降時,每一點的壓力都會改變。通過測量傳感器壓力的變化,可以計算出各測點相對于水平基點的升降。
體積小、精度高、測量范圍大;
可隨地面趨勢安裝,無轉折,全密封結構可埋于地下;
寬溫度補償,工作溫度可達-40~125℃,適用于各種惡劣環境;
測點不需要液位流動,只要沉降有液位壓差就可以實時反映,數據更加實時;
硬件具有RS485接口,兼容性強,可與ZigBee模塊連接,實現ZigBee自組織網絡。還能對外連接嗎
GPRS模塊實現遠程通信。
系統安裝
壓差靜液位系統包括壓差靜液位、儲液罐、底板、管接頭、干燥管、排氣管、液管、加長管接頭、生帶等。在安裝過程中打開包后,首先收集文檔和數據,然后計算數量并將其放入安裝的類別中。
安裝配件分為墩安裝配件和墻安裝配件兩大類。工廠分布根據用戶要求選擇。請檢查開箱時是否有錯誤
安裝碼頭支座
嵌入式底座組件包括一個鋼制底座和三個不銹鋼螺絲。在建立靜水準點的儀器墩時,該構件應埋入儀器墩的混凝土中。預埋底板表面應與儀器墩混凝土表面平齊。嵌入底板組件后,用水平尺將其水平,使三個定位螺絲垂直于儀器墩面。
墻支架安裝
如果在某些場合不方便或不需要建造混凝土儀器墩,可采用角鋼制作的懸臂三角支架與測點進行剛性耦合。
儲層安裝
壓差靜液位系統采用Pu管串聯各個壓差靜液位,最后連接到兩個儲液罐。根據量程,儲液罐的安裝位置略高于傳感器,一般在傳感器以上量程的1/2~2/3左右。
